আলো ইলেক্ট্রোস্ট্যাটিক স্প্রে পাউডার Coatng উত্পাদনের লাইন ম্যানুয়াল ঝাড়া এবং 3 ধাপ সঙ্গে

আলো ইলেক্ট্রোস্ট্যাটিক স্প্রে পাউডার Coatng উত্পাদনের লাইন ম্যানুয়াল ঝাড়া এবং 3 ধাপ সঙ্গে

গুঁড়া স্প্রে লাইন

1. রানটাইম বৃহত্তম সমন্বয় দুল আকার: (ঠ) 700 এক্স (ওয়াট) 250 × (এইচ) 950 মিমি; 6 বাতির ঢাকনা / ফাঁসি

2. স্প্রে মোড: ম্যানুয়াল ঝাড়া.

3. ফলন: প্রায় 40,000 / মাস / 26 দিন / 208 ঘন্টা;

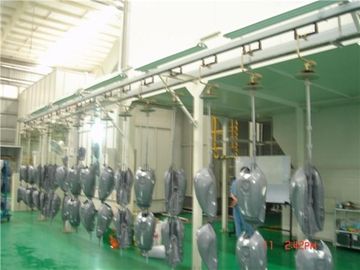

আলো ইলেক্ট্রোস্ট্যাটিক পাউডার Coaitng উত্পাদনের লাইন ম্যানুয়াল ঝাড়া দিয়ে

উত্পাদন লাইন প্রাক চিকিত্সা, ইলেকট্রস্ট্যাটিক গুঁড়া লেপ সরঞ্জাম, গুঁড়া স্প্রে চালাঘর, গুঁড়া আরোগ্যকরণ সরঞ্জাম, ওভারহেড কনভেয়র্স এবং বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম নিয়ে গঠিত.

প্রথমত, নকশা ভিত্তি
রানটাইম বৃহত্তম সমন্বয় দুল আকার: (ঠ) 700 এক্স (ওয়াট) 250 × (এইচ) 950 মিমি; 6 বাতির ঢাকনা / ফাঁসি
স্প্রে মোড: ম্যানুয়াল ঝাড়া.
প্ল্যান্ট নির্মাণ পরামিতি: ডুমুর দেখতে.
তাপ উৎস: বৈদ্যুতিক গরম,
শৃঙ্খল: UH-5075-এস-টাইপ, 30 কেজি ওজন ঝুলন্ত একক বিন্দু.
ফলন: প্রায় 40,000 / মাস / 26 দিন / 208 ঘন্টা;
শক্তি: 60HZ, তিন ফেজ চার তারের 220V;
গ্যাস উৎস: তিন ফিল্টার সংকুচিত হাওয়া

প্রক্রিয়া:

সাসপেনশন শৃঙ্খল:

একটি একক দফা ওভারহেড কনভেয়র্স workpiece পরিবাহক শৃঙ্খল গতি 30 কেজি তুলে ব্যবহার workpiece উপাদান বেধ অনুযায়ী স্থায়ী হয়.
সেকা:
শোষক সুড়ঙ্গ আরোগ্যকরণ গুঁড়া বৈদ্যুতিক গরম, গরম বাতাস প্রচলন workpiece আরোগ্যকরণ.
গরম বাতাস প্রচলন হিটিং পদ্ধতি চুল্লি, পৃষ্ঠ তাপমাত্রা একরূপতা, তাপমাত্রার পার্থক্য হ্রাস.
শোষক সুড়ঙ্গ একত্র গঠন শোষক সুড়ঙ্গ 0.8 মিমি ঠান্ডা প্লেট, 0.8 মিমি galvanized প্লেট ভেতরের প্লেট বাইরের প্লেট.
ইতিবাচক চাপ বায়ু নালী গরম বাতাস প্রচলন conveying, বায়ু প্রবাহ উত্তরণ বায়ু নিয়ন্ত্রণ বোর্ডের সঙ্গে প্রতিটি নালী শোষক সুড়ঙ্গ মধ্যে অভিন্ন তাপমাত্রা বিতরণ করতে.
সাইক্লিং ফ্যান অপারেশন এবং কম শব্দ; ফ্যান এবং তাপমাত্রা নিয়ন্ত্রণ ডিভাইস শৃঙ্খল, তা নিশ্চিত করার জন্য চুল্লি overtemperature.

ডিভাইস নাম এবং প্রযুক্তিগত বৈশিষ্ট্যসমুহ

(ক) গুঁড়া আরোগ্যকরণ শুকানোর সুড়ঙ্গ:
টাইপ, পুরো সেতু কাঠামো, সেকা, শরীর সমাবেশ কাঠামো জন্য সুড়ঙ্গ শুকানোর আরোগ্যকরণ.
Wallboard: বাইরের প্লেট δ0.8mm বোর্ড মধ্যে ঠান্ডা প্লেট মানের δ0.8mm কলাই শীট ব্যবহার.
শোষক সুড়ঙ্গ নিরোধক স্তর: আরোগ্যকরণ 120 মিমি শোষক সুড়ঙ্গ wallboard নিরোধক বেধ, উচ্চ মানের পাথর উল তৈরি.
◆ শোষক সুড়ঙ্গ বিশেষ উল্লেখ:
আরোগ্যকরণ শুকানোর সুড়ঙ্গ মাত্রা: (এল) 9000 × (ওয়াট) 1590 × (এইচ) 4140 (মিমি)
বিভাগীয় মাত্রা: (ওয়াট) 1350 এক্স (এইচ) 1900mm (উচ্চতা সঙ্গে বায়ু ধারণকারী) পরিমাণ: 1
তন্দুর তাপমাত্রা: কক্ষ তাপমাত্রায় ~ 200 ℃.
গরম করার পদ্ধতি:
নিরোধক গরম সভাগৃহ: 100 000 কিলোক্যালরি / ঘঃ, পরিমাণ: 1
গরম বাতাস প্রচারক ভক্ত: উত্সর্গীকৃত # 6 গতি: 1440r / মিনিট, শক্তি: 4KW, পরিমাণ: 1
বৈদ্যুতিক গরম নল: স্টেইনলেস স্টীল, 3kw / root- র, 63KW
(বি). ইলেক্ট্রোস্ট্যাটিক স্প্রে সরঞ্জাম:
ঝাড়া সিস্টেম পাউডার লেপ জন্য কোর সরঞ্জাম.
(1) ডুপ্লেক্স গুঁড়া রুম আকার: <এল> 5000mm × <ডব্লিউ> 1400mm × <এইচ> 2000mm, 1 ইউনিট
(2) রিকভারি সিস্টেম: 6 কার্তুজ পুনর্ব্যবহারযোগ্য (ঊর্ধ্ব এবং নিম্ন শরীর, ঘূর্ণিজল উৎপাদন), একটি সেট
(3) ম্যানুয়াল স্প্রে মেশিন: 2 সেট (আলাদাভাবে আদেশ)
(4) বদ্ধ লুপ সিস্টেম: 1 সেট (তিমি জন্ম)
গঠন: গুঁড়া রুম, ছাদ ন্যায়পরায়ণ প্লেট, ঠান্ডা প্লেট উৎপাদন δ1.2mm ব্যবহার. চেসিস, পা Q235 উপাদান, সামগ্রিক ফ্ল্যাট, মসৃণ, সুন্দর, পুনর্ব্যবহার গুঁড়া সুবিধার পরিষ্কার, একটি আলো ডিভাইস, স্প্রে প্রভাব নিরীক্ষণ করা সহজ হয়েছে. গুঁড়া রুম, screws এবং একটি পুরো ধ্বংস হতে পারে.
পুঁজি: ঝাড়া চেম্বারের হয় সেচন workpiece স্টুডিও, গুঁড়া স্প্রে চালাঘর এবং গুঁড়া পুনরুদ্ধার ইউনিট, চালু করা হয়, একটি নেতিবাচক চাপ অঞ্চল ঘটাচ্ছে অভ্যন্তর ঝাড়া তাই পাউডার যে অংশ workpiece পৃষ্ঠ সম্মুখের জমা হতে পারে না নেতিবাচক EXO নেই গুঁড়া পুনরুদ্ধারের ডিভাইস এবং পুনর্ব্যবহৃত মধ্যে চাপের ঝাড়া চেম্বারের.
রিকভারি ইউনিট নীতি: গুঁড়া workpiece, পুনর্ব্যবহার উৎপাদন খরচ কমাতে দ্বারা adsorbed হয় নি. এছাড়াও পরিবেশ দূষণ গুঁড়া পট্টবস্ত্র প্রতিরোধ.
গুঁড়া পুনরুদ্ধারের ফিল্টার ডিভাইস এর সম্পূর্ণতা. যোগ্যতাসম্পন্ন পুনর্ব্যবহারযোগ্য গুঁড়া গুঁড়া মিশিয়ে পুনরায় ব্যবহারের জন্য নতুন গুঁড়া দিয়ে ব্যারেল মধ্যে sieve মাধ্যমে গুঁড়া পিপা সংগ্রহ করা, এবং তারপর থেকে.
বদ্ধ-লুপ সিস্টেম:
গুঁড়া বদ্ধ লুপ সিস্টেম লেপ সরঞ্জাম পুনর্ব্যবহার গুঁড়া পুনর্ব্যবহার প্রয়োজন পূরণ করে, পুনরুদ্ধার গুঁড়া স্বয়ংক্রিয়ভাবে স্বয়ংক্রিয় বন্দুক পুনরায় ব্যবহার সরবরাহ. উদ্ধার পাউডার ব্যবহার উন্নতির, শ্রম তীব্রতা হ্রাস. ভেঞ্চুরি গুঁড়া পাম্প অনুকরণ বাতাস উত্তরণ মসৃণ বদ্ধ লুপ সিস্টেম তুলতে পরিকল্পিত আমদানির গুঁড়া অবরুদ্ধ করা হয় না, পুনরুদ্ধারের কর্মক্ষমতা.

(সি) সাসপেনশন পরিবাহক:
মডেল: UH-5075-এস-টাইপ, একক দফা ভারোত্তোলন: 30 কেজি ≤
চেইন পিচ: 150 মিমি শক্তি: 2.2KW
মোট দৈর্ঘ্য: 60 মিটার;
শৃঙ্খল গতি: 0.7 মি / মিনিট (প্রাপ্ত ক্ষমতা)
মেশিন কম শক্তি খরচ, কম শব্দ, মসৃণ চলমান, কাজ সহজ, নিরাপদ এবং ব্যবহার করার জন্য সুফল রয়েছে.
চেইন: পরিবাহক চেইন অনুভূমিক এবং উল্লম্ব প্লেন মধ্যে রান সম্পন্ন করার জন্য.
ড্রাইভ এবং টেনশনার: একটি একক ড্রাইভ ব্যবহার করে একক হাতুড়ি টেনশনার
জরুরী স্টপ সুইচ: বোর্ড জুড়ে তিনটি জরুরী স্টপ সুইচ একটি মোট ঊর্ধ্ব এবং নিম্ন অংশের, ঝাড়া বিন্দু স্থাপন করা হতো.
বাঁকা ট্র্যাক: সব বাঁকা ট্র্যাক 16 ম্যাঙ্গানিজ ইস্পাত তৈরীর.
তাপমাত্রা সম্প্রসারণ জয়েন্টগুলোতে: যখন পোড়ানো শোষক সুড়ঙ্গ মাধ্যমে কক্ষপথে, তাপমাত্রা সম্প্রসারণ জয়েন্টগুলোতে একটি সেট. দুই রেল ট্র্যাক অংশ মধ্যে সঠিক ফাঁক বজায় তাপ অঙ্গবিকৃতি ক্ষতিপূরণের জন্য গরম করা হয়.
VVVF: "Huifeng" রূপান্তর, 1 সেট
লুব্রিকেটিং ডিভাইস: একটি lubricating ডিভাইস যে চেইন তৈলাক্তকরণ নিশ্চিত করার.
Spreader: 0.6 মি / মাসের বিরতি

(ঘ) বৈদ্যুতিক নিয়ন্ত্রণ:
মানের ব্র্যান্ড নামের পণ্য সমগ্র উৎপাদন লাইন নির্বাচনের মূল বৈদ্যুতিক উপাদান.
স্বয়ংক্রিয় সনাক্তকরণ, ডিসপ্লে বাস্তবায়ন এবং শোষক সুড়ঙ্গ, overtemperature এলার্ম শুকানোর তাপমাত্রা নিয়ন্ত্রণ.
লেপ উত্পাদন লাইন মোট নিয়ন্ত্রণ মন্ত্রিসভা, উৎপাদন লাইনে সব বৈদ্যুতিক যন্ত্রপাতি নিয়ন্ত্রণ সেট আপ.
গরম তাপমাত্রা ডিজিটাল ডিসপ্লে স্বয়ংক্রিয় নিয়ন্ত্রণ ডিভাইসের সাথে শোষক সুড়ঙ্গ তাপমাত্রা নিয়ন্ত্রণ, প্লাস যখন সুনির্দিষ্ট স্বয়ংক্রিয় নিয়ন্ত্রণ কাজ.
বৈদ্যুতিক সরঞ্জাম নকশা, নির্বাচন, উত্পাদন, এবং ইনস্টলেশন প্রাসঙ্গিক মান সাথে সামঞ্জস্য হইবে.
বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা পৃষ্ঠ ঝরঝরে, চেহারা আনন্দদায়ক, প্যানেল বিন্যাস, যুক্তিসঙ্গত মান্য করা এবং অপারেশন করা সহজ.
ডিভাইস, নির্ভরযোগ্য কর্মক্ষমতা, উন্নত প্রযুক্তির নতুন পরিবার উন্নীত দেশ বেছে নিন.
ডোর পুতুল ঝরঝরে চেহারা, তারের এবং প্রমিতকরণ দিকে, ব্যাণ্ড থোকায়, মসৃণ উল্লম্ব এবং অনুভূমিক অর্জন. মন্ত্রিপরিষদ দরজা লক সঙ্গে পরিচালনা করে.
যেমন তারের শুই সমকোণ, একটি ছোট পার্ক মধ্যে চাপ আকৃতির কোণ নমিত যেমন.
নিজ নিজ বৈদ্যুতিক টার্মিনাল তারের যাহা উত্তম ও দৃঢ় যোগাযোগ. প্রতিটি তারের অন্তরণ 1 রোধের একক চেয়ে বৃহত্তর প্রতিরোধের. প্রতিটি সংযোগকারী কঠিন চিহ্ন দ্বারা সূচিত হয়.
বৈদ্যুতিক টার্মিনাল কন্ডাকটর টার্মিনাল ব্লকে একটি পরিষ্কার লাইন সংখ্যা দিয়ে চিহ্নিত করা, এবং ফেইড পরতে সহজ.
মন্ত্রিসভা এবং ফিরে রুট সংখ্যা এবং বৈদ্যুতিক নিয়ন্ত্রণ ডায়াগ্রাম বিভিন্ন উপাদান চিহ্ন ঠিক অনুরূপ পরিদর্শন ও রক্ষণাবেক্ষণ সহজতর. বৈদ্যুতিক সরঞ্জাম একটি ভাল ভিত্তি থাকা উচিত, জাতীয় মান সঙ্গে সঙ্গতিপূর্ণ প্রতিরোধের পটভূমি.

সঙ্গে ষষ্ঠ শক্তি:
পাওয়ার সাপ্লাই: 220V, 60HZ তিন ফেজ চার তারের সিস্টেম, বৃহত্তম ইনস্টল ক্ষমতা: 78KW
সংকুচিত হাওয়া মানের প্রয়োজনীয়তা: তেল বিষয়বস্তু: ≤ 1ppm, ধূলি কণা ডিগ্রী: ≤ 0.1μm
